Suivre des trajets à travers Internet

Un utilitaire appelé traceroute (cheminement, trajet ou itinéraire de routage, traceur de routage) transcrit les chemins que les paquets de données suivent à travers Internet, enregistrant tous les sauts (hops) intermédiaires, c'est à dire les routeurs, le long du trajet. Le premier utilitaire de ce type fut écrit par Van Jacobson au Laboratoire National Lawrence à Berkeley, aux Etas-Unis. Il s'agit d'un outil important pour explorer et cartographier la structure mondiale d'Internet.

Le résultat normal d'un outil d'itinéraire de routage est une liste textuelle des routeurs. Par exemple nous avons utilisé l'outil fourni avec Windows 95 (r) (appelé tracer) pour explorer un itinéraire jusqu'au site mirroir d'Atlas situé aux Etats-Unis à l'adresse www.cybergeography.com. Le trajet comprend 14 sauts depuis l'ordinateur de l'auteur à Londres.

C:\>tracert www.cybergeography.com
Tracing route to www.cybergeography.com [209.8.64.161]
over a maximum of 30 hops:
  1    10 ms   <10 ms   <10 ms  cisco-2.bart.ucl.ac.uk [128.40.59.245]
  2    10 ms    40 ms    10 ms  128.40.255.53
  3   <10 ms   <10 ms   <10 ms  128.40.20.254
  4   <10 ms   <10 ms   <10 ms  atmr-ulcc.lonman.net.uk [194.83.100.62]
  5   <10 ms   <10 ms   <10 ms  atmr-ulcc.lonman.net.uk [194.83.100.62]
  6   <10 ms    70 ms    40 ms  tglobe-gw2.ja.net [193.63.94.80]
  7    91 ms    90 ms    90 ms  Teleglobe.net [207.45.215.201]
  8    80 ms    90 ms   101 ms  Teleglobe.net [207.45.215.2]
  9    90 ms   130 ms   110 ms  gin-nyy-ac1.Teleglobe.net [207.45.199.233]
 10   110 ms   110 ms   110 ms  gin-nyy-bb1.Teleglobe.net [207.45.201.33]
 11   111 ms   120 ms   170 ms  gin-maee-bb1.Teleglobe.net [207.45.223.2]
 12   150 ms   121 ms   140 ms  mae-east.cais.com [192.41.177.85]
 13   120 ms   120 ms   111 ms  hssi12-0.mcl1.cais.net [209.8.159.26]
 14   110 ms   120 ms   120 ms  209.8.64.161
Trace complete.

Il y a un certain nombre d'utilitaires d'itinéraires géographiques d'information qui essaient de cartographier la localisation des routeurs. NeoTrace de Neoworx en est un bon exemple. L'image ci-dessous montre le fonctionnement de Neotrace, montrant l'itinéraire depuis le bureau de l'auteur au centre de Londres jusqu'au site web de Mappa Mundi Magazine, basé à Redwood City en Californie. NeoTrace peut également restituer le résultat dans un listing et une diagramme de performance.

NeoTrace - cliquer pour voir une image plus large

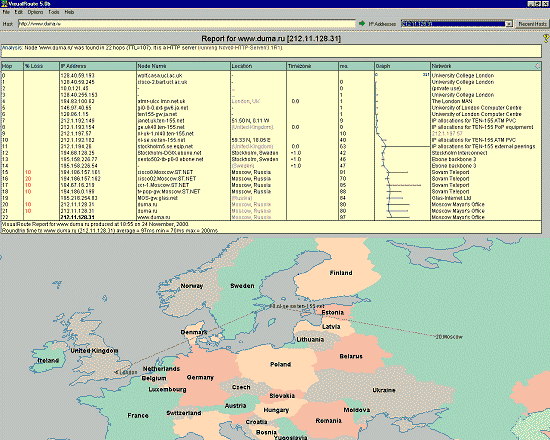

VisualRoute - cliquer pour voir une image plus large

Il s'agit de VisualRoute, un autre excellent utilitaire de trajet de routage, qui cartographie la localisation des routeurs dans le monde réel, et montre également le détail de chaque saut dans une table.

Essayez le Serveur VisualRoute pour visualiser le trajet géographique d'information sur le web, à partir de différents points de départ dans le monde.

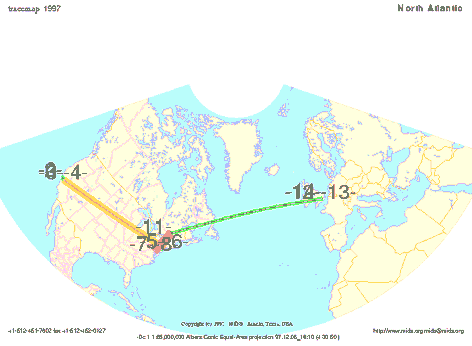

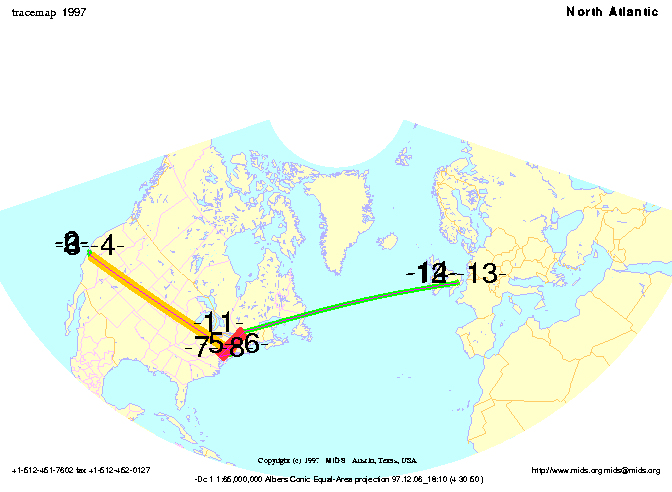

Tracemap de Matrix Net est un traceur de routage géographique basé sur le Web. Les itinéraires partent d'Alexa en Californie. La carte montre un routage vers UCL à Londres. Tracemap produit également des tables de sauts et un graphe des temps pour le routage.

tracemap - cliquer pour voir une image plus large



Sarangworld
Traceroute - cliquer pour voir une image plus large

Cette carte est le résultat du projet Sarangworld Traceroute Project, un système d'itinéraire de routage basé sur le Web. Il permet de déterminer les itinéraires depuis un éventail de localisation de départ. Il a été développé par Sarang Gupta.



Une carte produite par GeoBoy, un programme d'itinéraire géographique de routage, qui utilise une interface 3D planétaire, édité par NDG Software. Dans cet exemple, il visualise un routage depuis l'Australie jusqu'à Microsoft à Seattle.[Note, GeoBoy n'est plus disponible.]

GeoBoy - cliquer pour voir une image plus large

WhatRoute - cliquer pour voir une image plus large

WhatRoute, un utilitaire graphique d'itinéraire géographique de routage pour Macintosh, créé par Bryan Christianson, IHUG.

GTrace - cliquer pour voir une image plus large

Une application d'itinéraire géographique de routage appelée GTrace en cours de développement par des chercheurs de Caida.

Xtraceroute est un outil expérimental 3D d'itinéraire géographique de routage, en cours de développement pour les ordinateurs sous Unix, par Björn Augustsson.

Pour plus d'informations sur les outils d'itinéraire de routage consulter :

L'article de Jeffery Carl, "L'art imprécis de l'itinéraire de routage" (en anglais)
(ISP Directory)

L'article de Martin Dodge, "Cartographier comment l'information circule" (en anglais)
(Mappa Mundi Magazine, Septembre 1999).

Une animation de CAIDA expliquant le fonctionnement des itinéraires de routage
Mai 2001 (Durée de 4 minutes, au format mpeg, 14 Mo à télécharger).
