Cartes "Météo" des réseaux

Ces cartes fournissent une vue instantanée des performances et des flux de trafic d'un réseau en temps presque réel. Elles sont souvent utilisées comme interface pour accéder à des statistiques plus détaillées, en cliquant sur un lien ou un noeud.
(N.d.T. : le terme "météo" est la traduction du jargon dans le domaine. Nous pourrions tout aussi bien parler de cartes "d'état", voire de cartes de "santé" du réseau.)

Click to see the current CESNET2 weather map

L'image ci-dessus montre un exemple de carte "météo" du réseau CESNET2 utilisé par la communauté de l'enseignement et de la recherche en République Tchèque depuis le 24 janvier 2002. Cette carte montre la charge du trafic sur dix minutes pour les liens du réseau, sur dix minutes, grâces aux flêches colorées.

Le réseau Abilene est une partie du projet Internet2 reliant les universités américaines par un réseau très rapide à haute capacités.

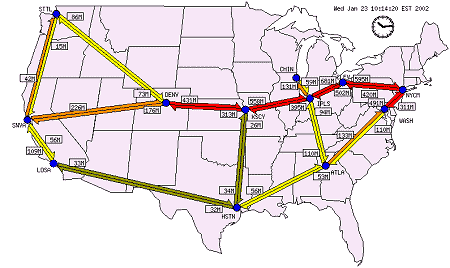

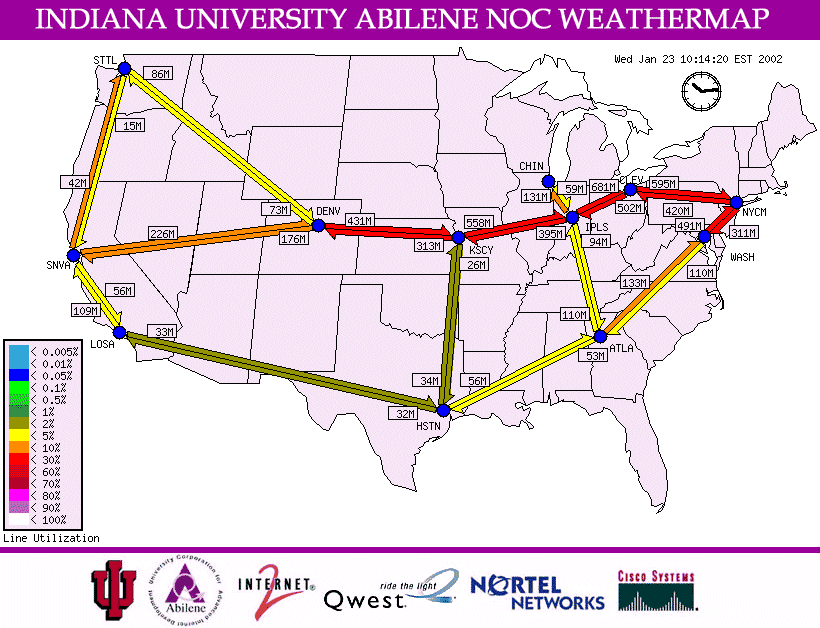

C'est une carte météo temps-réelle du réseau Abilene produite par le Network Operations Center à l'université d'Indiana.



Abilene weather map - click for larger image


GARR-B network weather map - click for larger image

Les cartes météo peuvent aussi exploitée des diagrammes topologiques, non géographiques, pour représenter la structure du réseau.

Cet exemple de diagramme montre la charge de trafic du réseau GARR-B en italie.

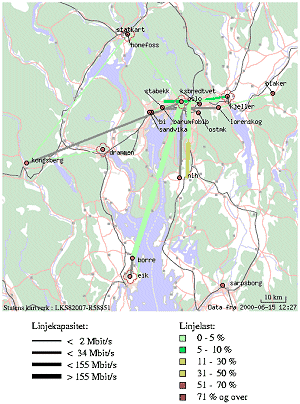

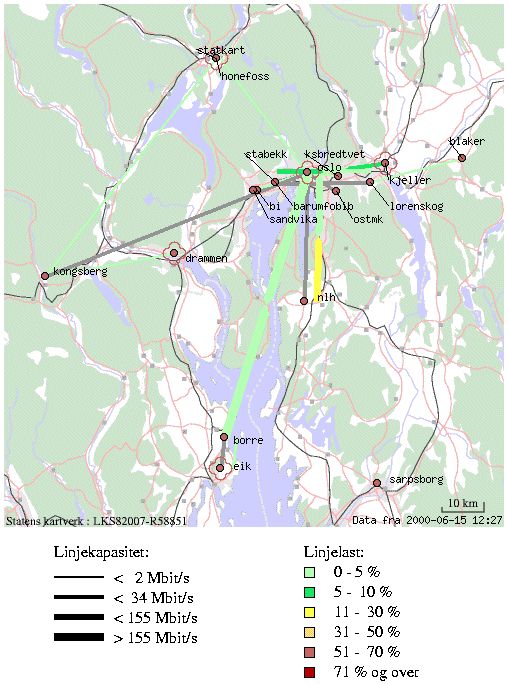

Uninett - click for larger image

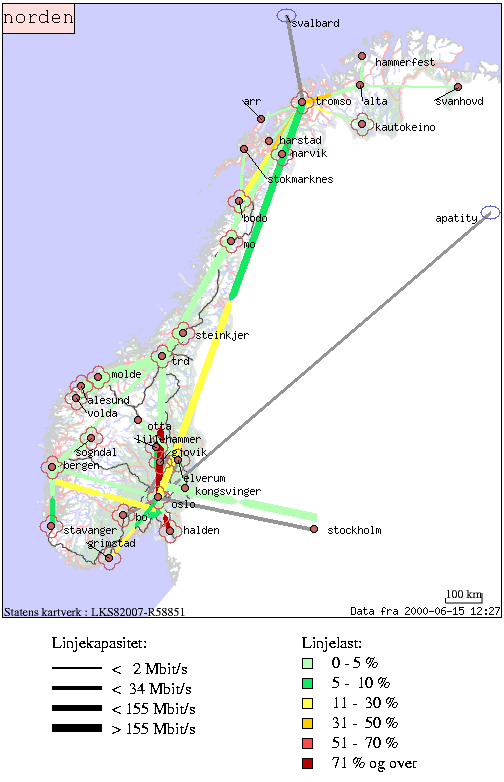

Uninett - click for larger image

Ce sont des cartes de réseau dynamiques de Uninett, réseau utilisé par l'enseignement et la recherche norvégiens. Ces cartes montrent les capacités du réseau (le diamètre des lignes) et la charge du trafic quotidien (couleur des lignes) à différentes échelles.

Un exemple de "cartes météo" d'Internet, montrant des mesures temps-réel des performances réseau sur des diagrammes topologiques.

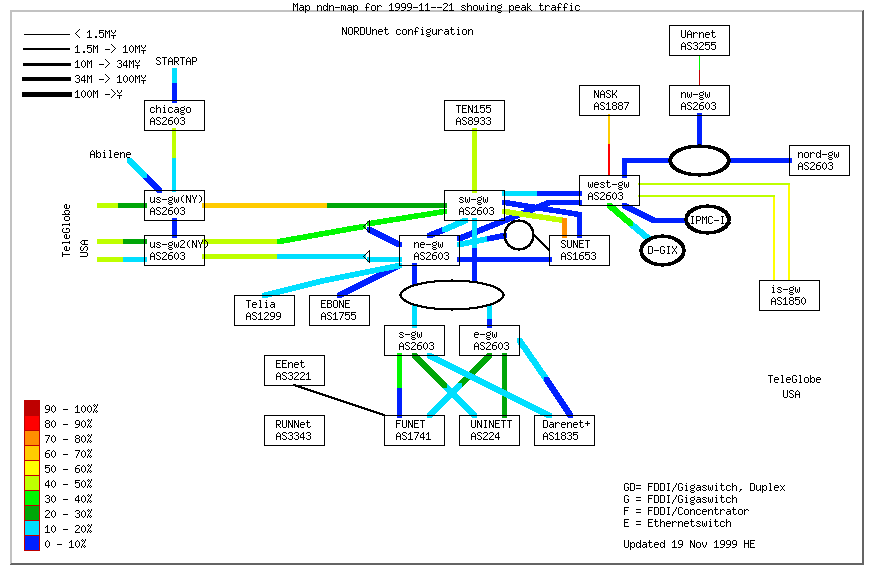

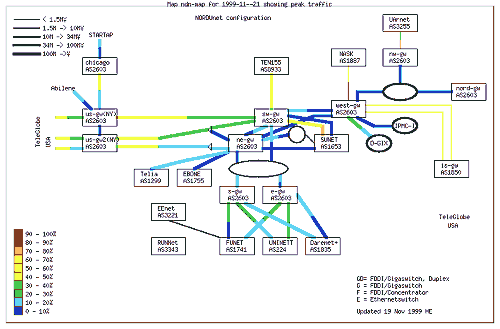

Ce digramme ci-dessous montre les performances du NORDUnet, réseau du système éducatif et de la recherche connectant le Danemark, la Finlande, l'Islande, la Norvège et la Suède.

NORDUnet load map - click for larger image

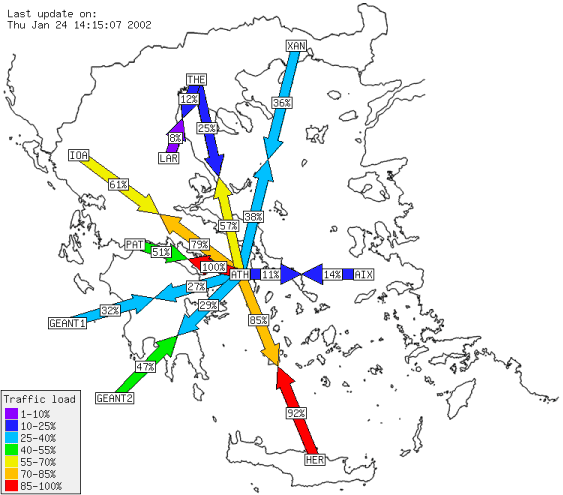

GRNET - Click to see the current weather map

Il s'agit de la carte "météo"du réseau GRNET, réseau de l'enseignement et de la recherche de la Grèce.

Cliquer sur un lien entraîne l'affichage de graphiques plus détaillés du trafic correspondant.

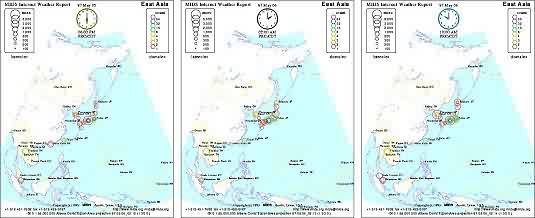

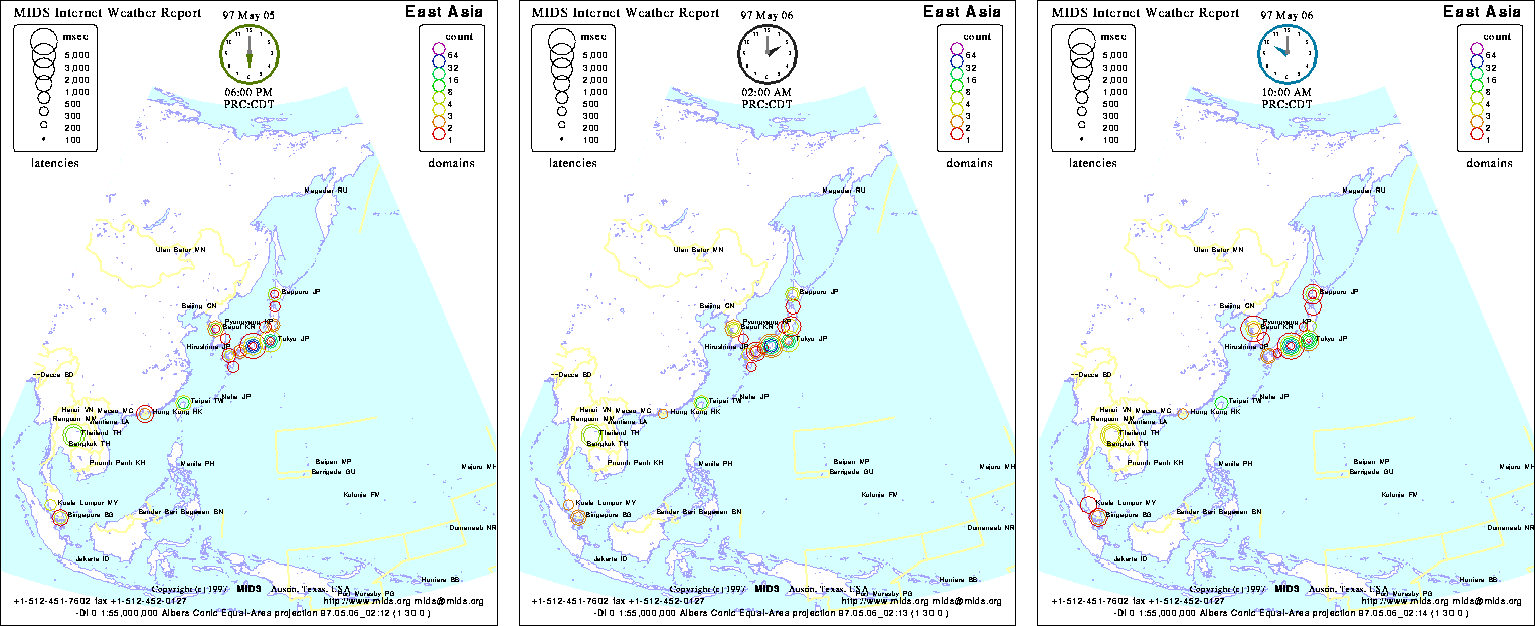

Matrix NetSystems produit une carte animée nommée le Rapport Météo d'Internet (Internet Weather Report (IWR)), qui cartographie dynamiquement les conditions d'Internet mesurées en chronométrant les latences du réseau six fois par jour, depuis le siège social de MIDS au Texas, sur quatre mille domaines dans le monde. Ci-dessous trois images d'un rapport météo de l'Est asiatique. Pour apprécier complètement la nature dynamique d'un rapport IWR, voir la carte animée en action sur www.mids.org/weather/.

Internet Weather Report - click for larger image

Matrix NetSystems produit également une large gamme de statistiques de performance temps-réelle d'Internet dans le cadre de ces services Evaluations d'Internet et Moyenne d'Internet .




Pour davantage d'informations sur ces types de carte lire l'article du magazine Mappa.Mundi "Mostly Cloudy, Clearing Later: Network Weather Maps", de Décembre 2001.

Egalement plusieurs articles, écrits il y a quelques années, concernant l'utilisé des moniteurs temps-réels d'Internet - "Net Forecast: Cloudy, but Clearing" et "Are Net Weather Reports A Snow Job?".

Pour plus de ressources regarder ces sites intéressants sur la surveillance d'Internet, maintenus par Les Cottrell.
