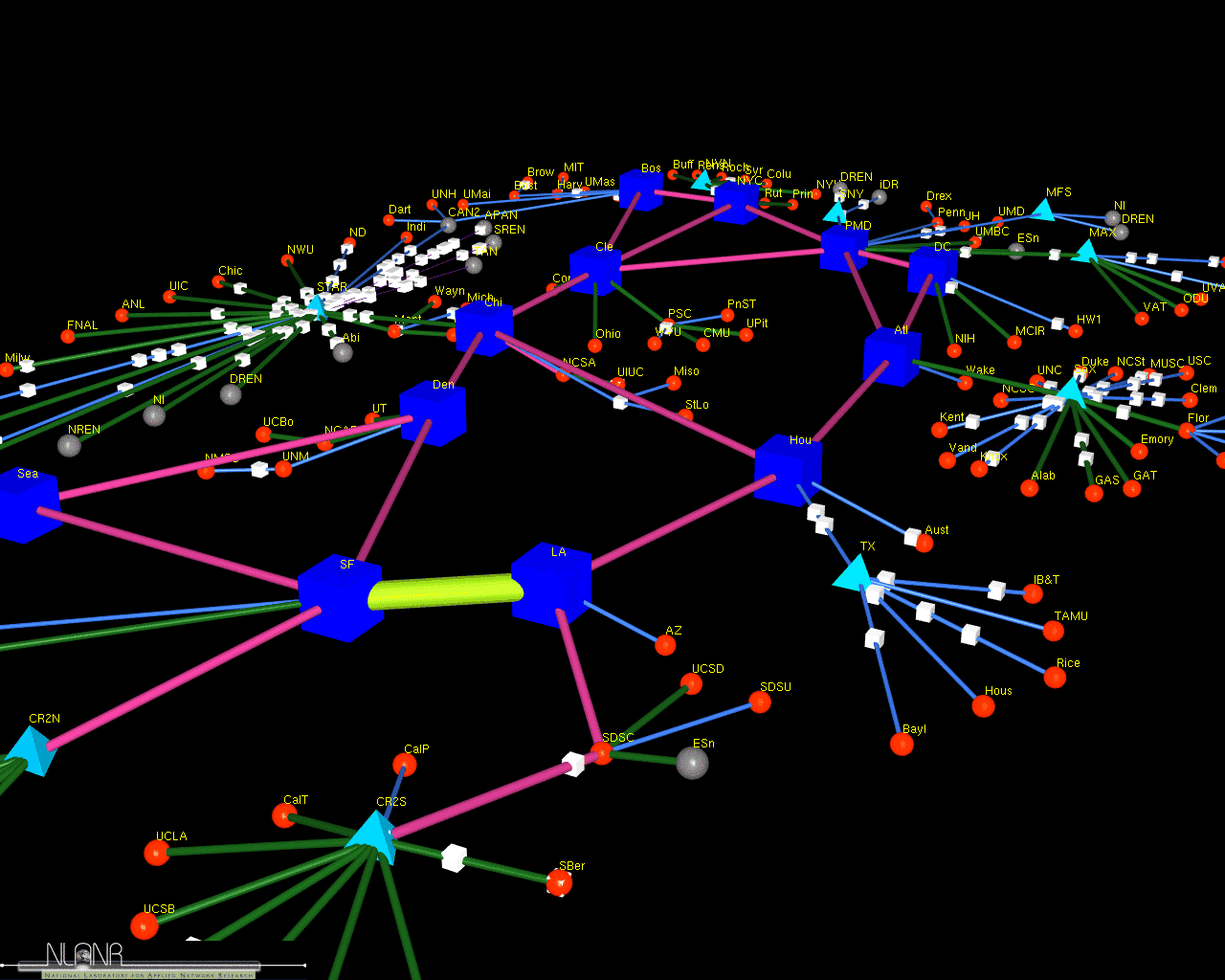

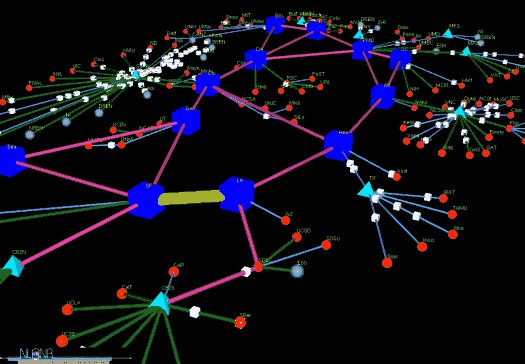

Une capture d'écran d'un modèle 3D du réseau vBNS interconnectant des universités et des laboratoires aux Etats-Unis. Ce modèle a été créé par Jeff Brown, chercheur au MOAT, Laboratoire National de Recherche Appliquée au Réseau (NLANR), Etats-Unis, utilisant le logiciel de visualisation de données Cichlid. Ce modèle est animé pour montrer la manière dont le trafic évolue à travers les liens.

Plus d'informations sur leur travail accessible dans l'article "Network Performance Visualization: Insight Through Animation" par J.A. Brown, McGregor A.J et H-W Braun.

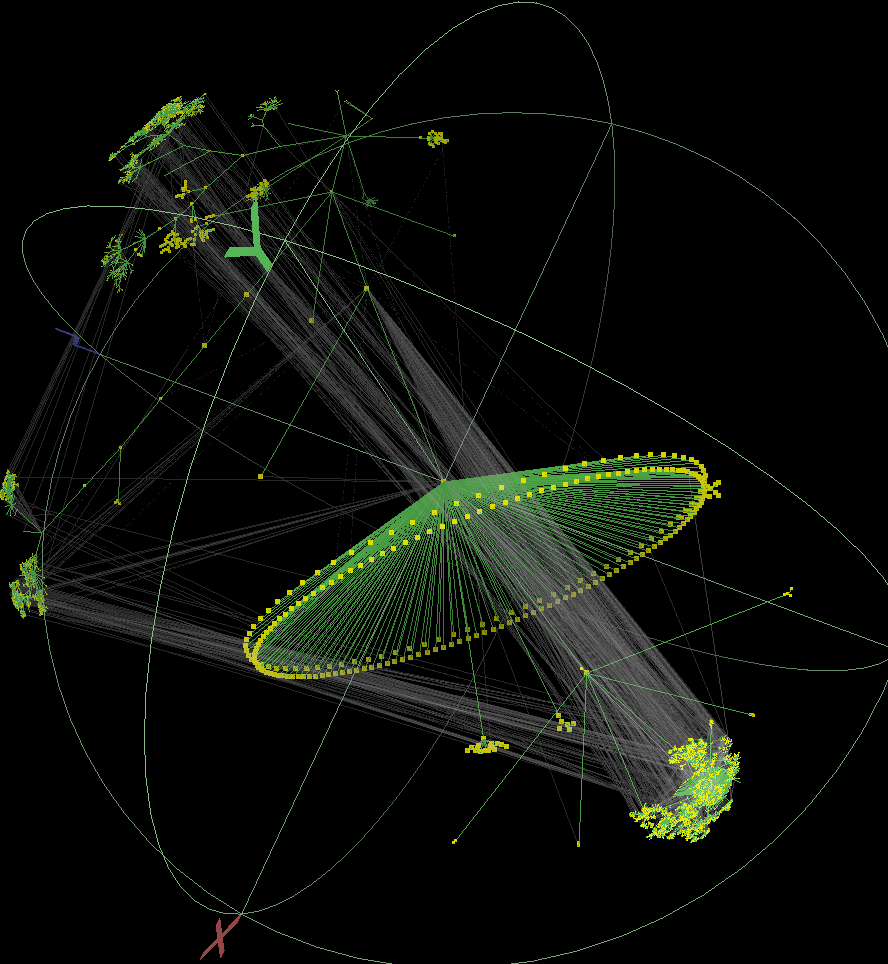

Ces étonnantes images ci-dessus sont des graphiques hyperboliques 3D de la topologie d'Internet. Ils ont été créés en utilisant l'outil de visualisation Walrus développé par Young Hyun de la Cooperative Association for Internet Data Analysis (CAIDA).

Les données sous-jacentes sur la structure topologique d'Internet ont été rassemblées grâce à skitter, un outil de CAIDA pour la collecte de masse et l'analyse des données de routage du trafic Internet.

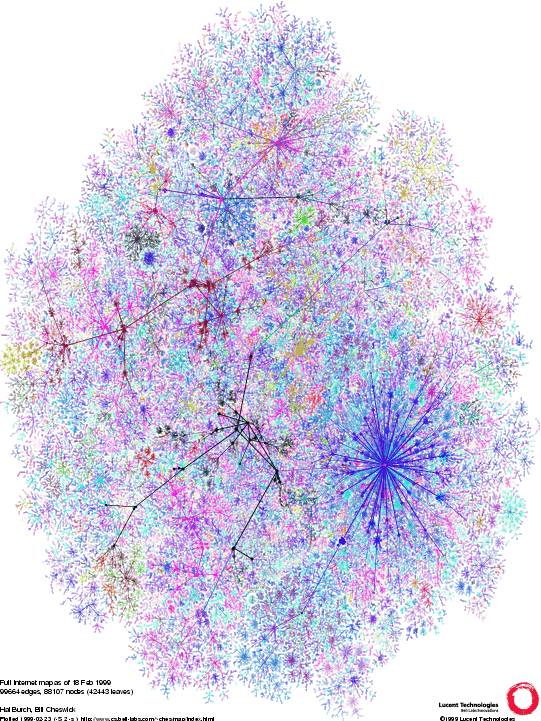

Ce large graphique montre la connectivité d'Internet au niveau des routeurs, selon les mesures de Hal Burch et Bill Cheswick du Projet de Cartographie d'Internet.

Ce travail est en cours de développement commercial par Lumeta.

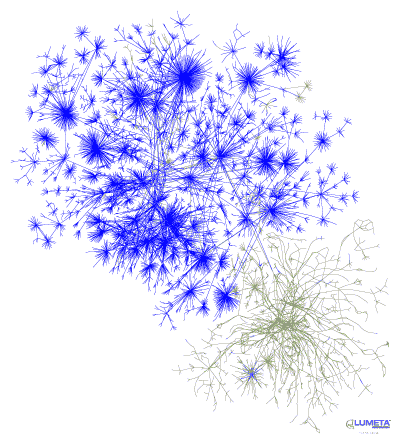

Lumeta est constitué d'outils de mesure du développement de réseau et d'analyse de larges réseaux intranets d'entreprise. Le graphique de droite montre une portion d'un intranet "infiltré" par Internet.

Pour plus d'informations lire l'article "What Can You Do With traceroute?" par Steve Branigan, Hal Burch, Bill Cheswick, and Frank Wojcik, dans Internet Computing, Sept./Oct. 2001.

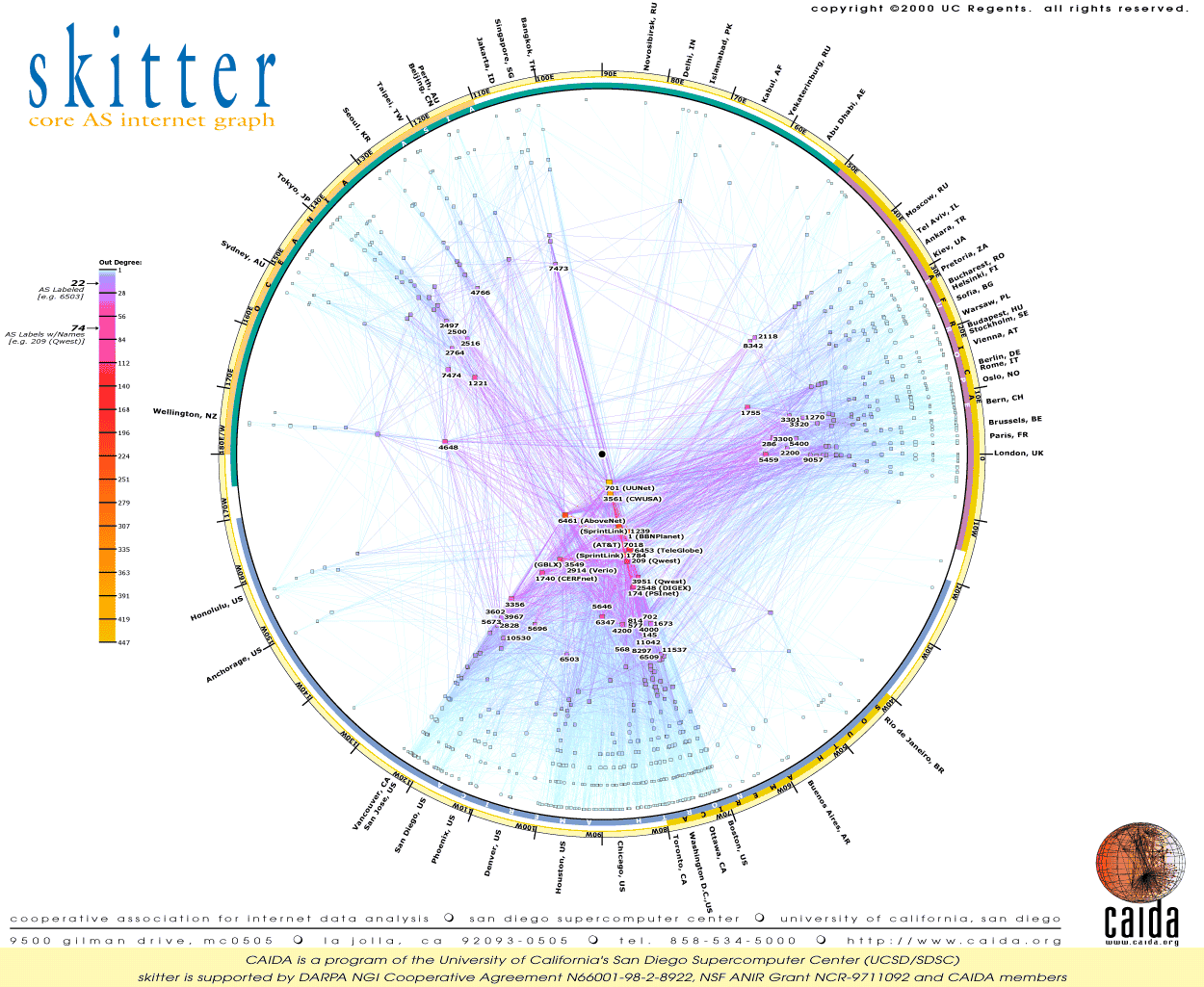

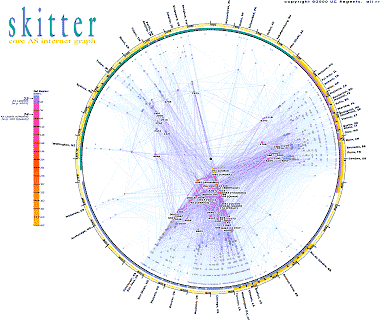

Une visualisation graphique montrant la topologie du noyau d'Internet à la mi-Janvier 2000.

Une version de cette image est disponible sous la forme d'un grand poster mural.

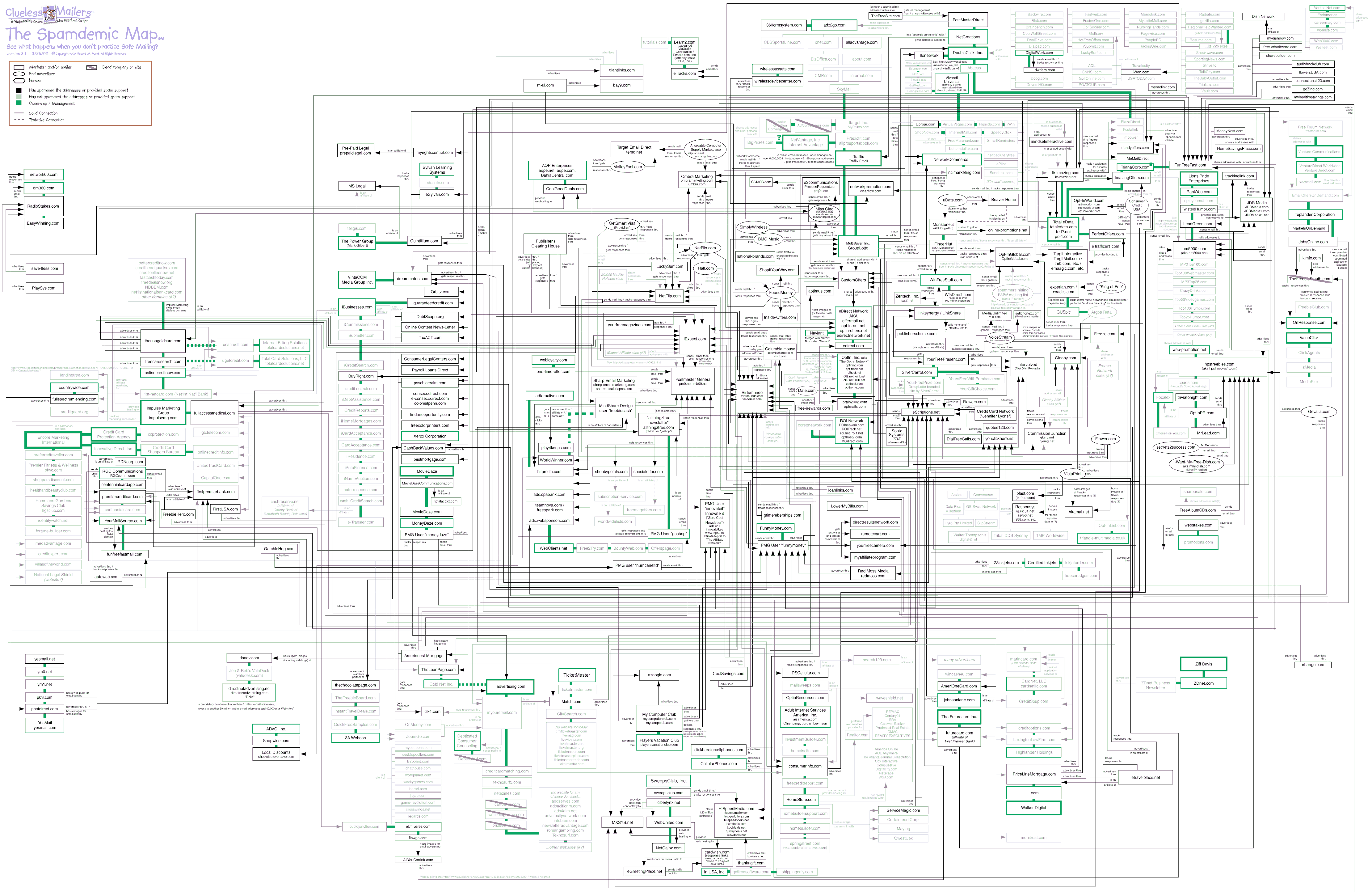

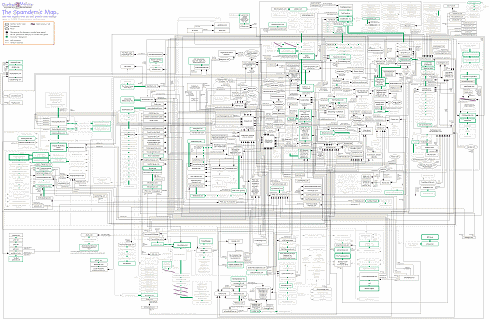

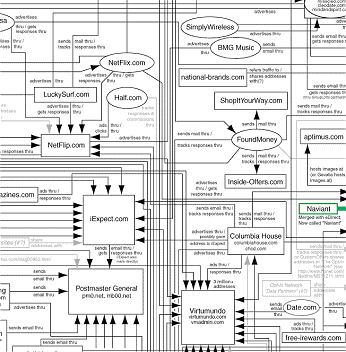

Voici un diagramme organisationnel détaillé, la carte Spamdémique, montrant la toile complexe des connexions dans l'industrie du courrier électronique marketing. Le diagramme ressemble beaucoup à celui d'un circuit électronique. Il a été créé par by Bob West, de CluelessMailers.org..

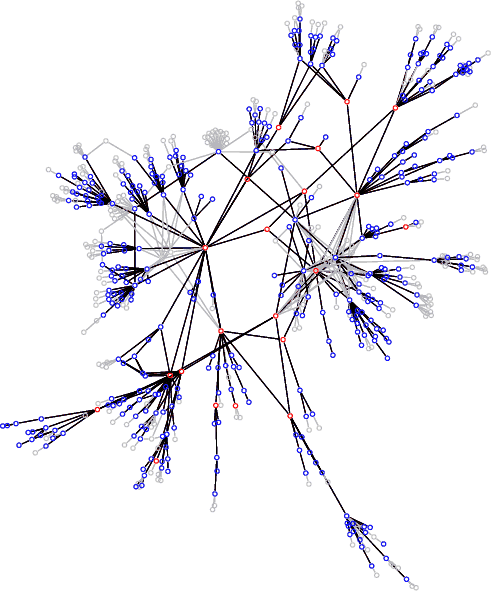

Une carte topologique du coeur d'un réseau d'un F.A.I. de taille moyenne. Elle a été créée en utilisant un outil d'exploration automatique de réseau, appelé Mercator et développé dans le cadre du projet Scan par Ramesh Govindan, Anoop Reddy et leurs collègues, à l'Institut des Sciences de l'Information, Etats-Unis.

Netscan est un projet ambitieux d'analyse de la structure sociale des forums Usenet. Cela a été développé par Marc Smith, un chercheur en sociologie du département de recherche de Microsoft.

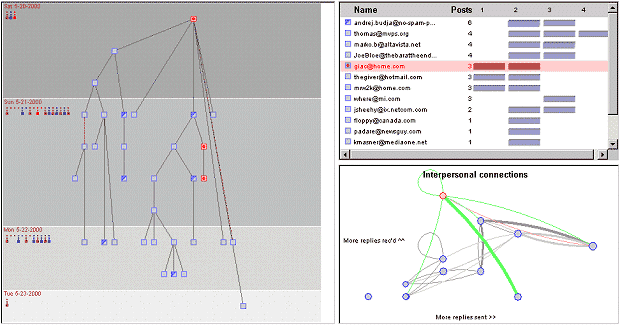

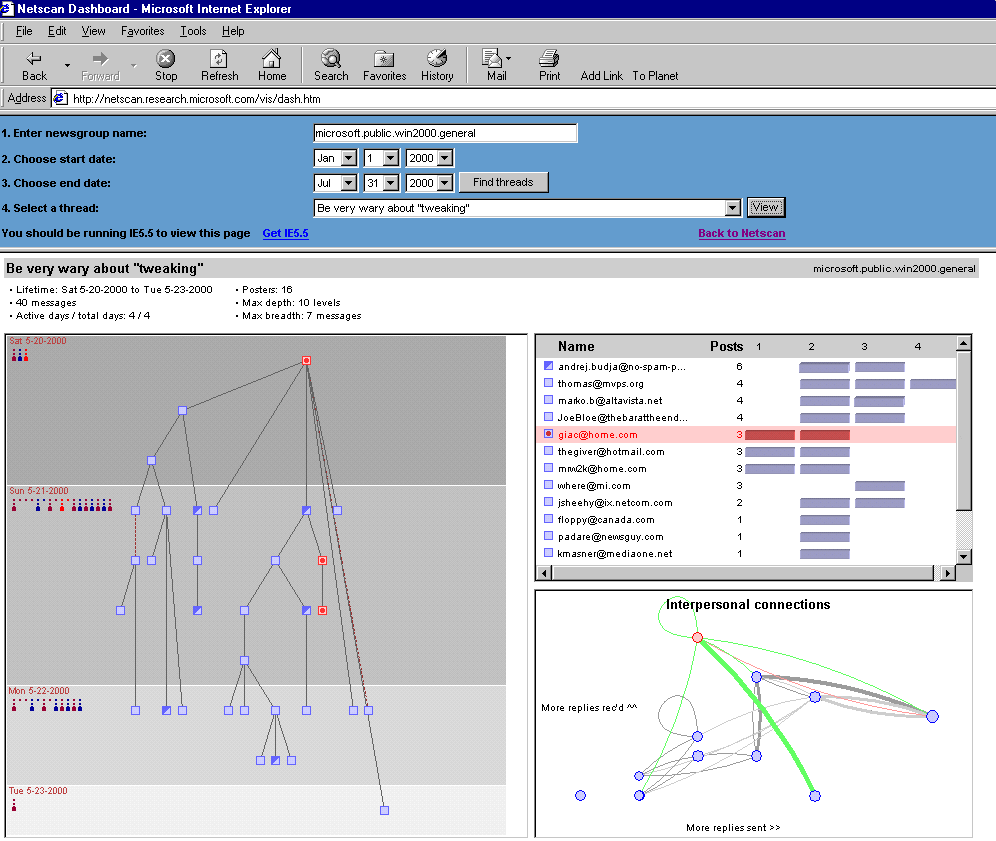

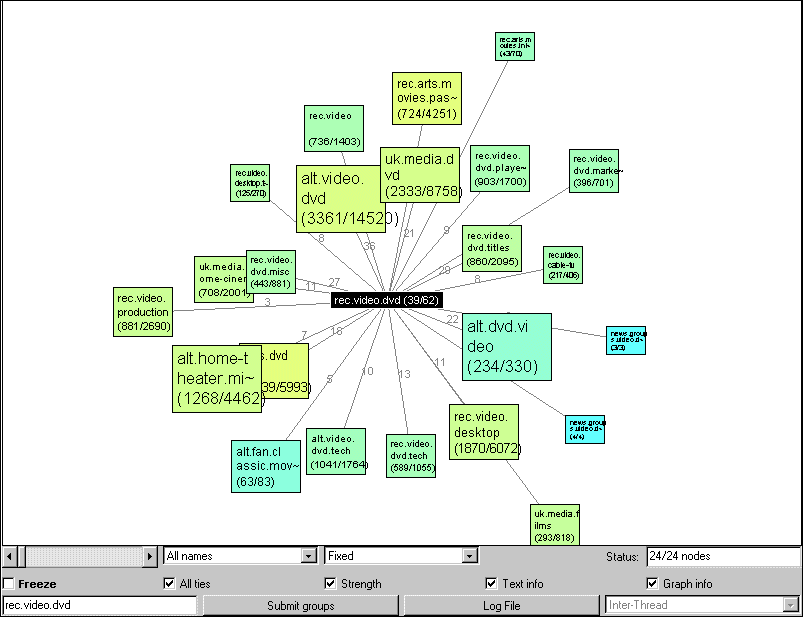

L'exemple ci-contre est une capture d'écran de l'outil de visualisation Crosspost Visualization de Netscan qui permet d'analyser les interconnections entre les forums. L'image ci-dessous montre l'outil de visulisation Netscan Dashboard, utilisé pour explorer les structures détaillées des messages de conversations.

[Pour plus d'information lire l'article de la Carte du Mois "Netscan Project: Mapping the Social Geography of Usenet News".]

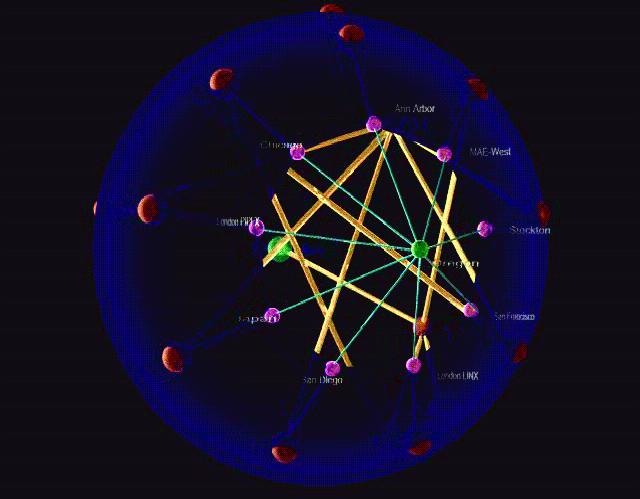

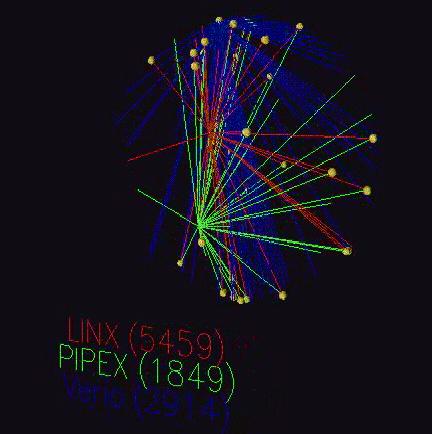

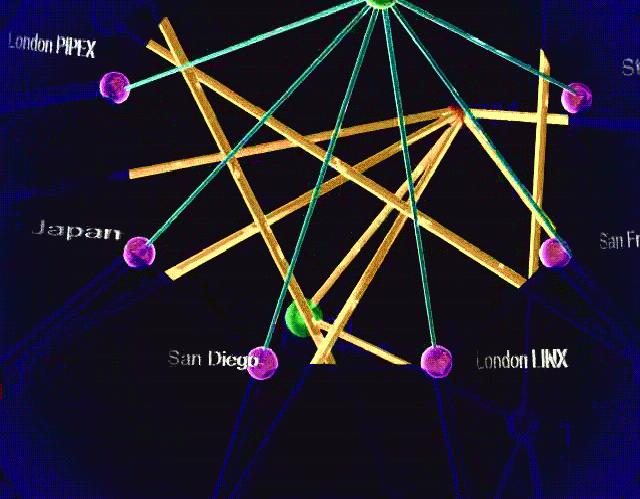

Ces images sont tirées d'une vidéo réalisée par K.C. Claffy du Cooperative Association for Internet Data Analysis (CAIDA) et Hans-Werner Braun de Measurement & Operations Analysis Team (MOAT) au NLANR, montrant l'interconnection des réseaux des F.A.I. majeurs. Pour voir tous les détails télécharger la vidéo complète.
